3K UD এবং দ্বিমুখী কার্বন ফাইবার প্রিপ্রেগ ফ্যাব্রিক

3K UD এবং দ্বিমুখী কার্বন ফাইবার প্রিপ্রেগ ফ্যাব্রিক দুটি ভিন্ন ফাইবার বিন্যাসে 3K কার্বন ফাইবার রিইনফোর্সমেন্টকে একটি প্রাক-অন্তর্ভুক্ত রজন ম্যাট্রিক্সের সাথে একত্রিত করে। UD নির্মাণ অবিচ্ছিন্ন তন্তুগুলিকে প্রধানত এক দিক বরাবর কেন্দ্রীভূত করে, যখন দ্বিমুখী নির্মাণ দুটি প্রধান দিক জুড়ে শক্তিবৃদ্ধি প্রদান করে। তাদের মধ্যে পছন্দ প্রাথমিকভাবে লোড পাথ, স্তরিত গঠন এবং সমাপ্ত যৌগিক অংশের জ্যামিতির সাথে সম্পর্কিত।

যৌগিক নির্মাতাদের জন্য, এই পার্থক্যটি একা 3K উপাধির চেয়ে বেশি গুরুত্বপূর্ণ। একটি প্রভাবশালী প্রসার্য, বাঁকানো বা অক্ষীয় লোড সহ একটি উপাদান একটি সংজ্ঞায়িত ফাইবারের দিকের চারপাশে নির্মিত একটি ল্যামিনেট থেকে উপকৃত হতে পারে, যখন একটি প্যানেল বা শেল দুটি দিক থেকে লোডের জন্য আরও সুষম শক্তিবৃদ্ধি ব্যবস্থার প্রয়োজন হতে পারে।

UD এবং দ্বিমুখী ফাইবার নির্মাণ

UD নির্মাণের সাথে, ক্রমাগত কার্বন ফাইবারগুলি প্রধানত এক দিক বরাবর ঘনীভূত হয়। এটি উপাদানগুলিকে উপাদানগুলির জন্য উপযুক্ত করে তোলে যেখানে ইঞ্জিনিয়ারিং ডিজাইনের একটি পরিষ্কার প্রাথমিক লোড পাথ রয়েছে, যেমন শ্যাফ্ট, বিম, রড এবং প্রসারিত কাঠামোগত বিভাগ।

দ্বিমুখী নির্মাণ দুটি প্রধান নির্দেশে শক্তিবৃদ্ধি প্রদান করে। এটি প্যানেল, কভার, হাউজিং এবং অন্যান্য উপাদানগুলির জন্য বিবেচনা করা যেতে পারে যেখানে ল্যামিনেটকে প্রধানত একটি দিক বরাবর না করে দুটি অক্ষ জুড়ে বোঝা বহন করতে হবে।

ফাইবার বিন্যাস নিজেই সমাপ্ত অংশের কর্মক্ষমতা নির্ধারণ করে না। ফাইবার গ্রেড, ফাইবার ভলিউম ভগ্নাংশ, রজন সিস্টেম, ল্যামিনেট ওরিয়েন্টেশন, প্লাইসের সংখ্যা, একত্রীকরণ এবং নিরাময় অবস্থা সবই চূড়ান্ত যৌগিক বৈশিষ্ট্যগুলিতে অবদান রাখে।

3K মানে কি?

3K উপাধিটি একটি কার্বন ফাইবার টোকে বোঝায় যেখানে প্রায় 3,000 পৃথক ফিলামেন্ট রয়েছে। এটি একটি নির্দিষ্ট শক্তি গ্রেডের পরিবর্তে ফাইবার বান্ডিলের আকার বর্ণনা করে।

উপাদান নির্বাচনের জন্য, 3K তাই কার্বন ফাইবার গ্রেড, রজন সিস্টেম এবং শক্তিবৃদ্ধি নির্মাণের সাথে বিবেচনা করা উচিত। একটি 3K টো বিভিন্ন ল্যামিনেট আর্কিটেকচারে ব্যবহার করা যেতে পারে এবং চূড়ান্ত যৌগিক বৈশিষ্ট্য নির্ভর করে কিভাবে শক্তিবৃদ্ধি ভিত্তিক, একত্রিত এবং নিরাময় করা হয়।

UD এবং দ্বিমুখী উপকরণের তুলনা করার সময় এই পার্থক্যটি বিশেষভাবে প্রাসঙ্গিক। 3K উপাধিটি ফাইবার টোকে চিহ্নিত করে, যখন UD বা দ্বিমুখী নির্মাণ বর্ণনা করে যে কীভাবে সেই শক্তিবৃদ্ধিটি প্রিপ্রেগের মধ্যে সাজানো হয়।

উপাদান তথ্য

ফাইবার দিকনির্দেশ নির্বাচন করা হচ্ছে

3K UD এবং দ্বিমুখী কার্বন ফাইবার প্রিপ্রেগ ফ্যাব্রিকের জন্য, প্রথম ব্যবহারিক প্রশ্ন হল কিভাবে সমাপ্ত উপাদানটি তার লোড বহন করবে বলে আশা করা হয়। শক্তিবৃদ্ধি এমনভাবে সাজানো উচিত যাতে লেমিনেট শুধুমাত্র ফ্যাব্রিকের চেহারার উপর ভিত্তি করে UD বা দ্বিমুখী নির্মাণ নির্বাচন না করে যেখানে ডিজাইনের প্রয়োজন সেখানে উপাদান সরবরাহ করে।

ইউডি কনস্ট্রাকশন

UD শক্তিবৃদ্ধি সাধারণত শ্যাফ্ট, রড, বিম এবং একটি সংজ্ঞায়িত প্রাথমিক লোড দিক সহ অন্যান্য প্রসারিত অংশগুলির জন্য বিবেচনা করা হয়। অতিরিক্ত অফ-অক্সিস প্লাইসগুলিকে একটি ল্যামিনেটে অন্তর্ভুক্ত করা যেতে পারে যখন উপাদানটির গৌণ দিক জুড়ে শক্তিবৃদ্ধির প্রয়োজন হয়।

দ্বিমুখী নির্মাণ

দ্বিমুখী শক্তিবৃদ্ধি প্যানেল, কভার, হাউজিং এবং অন্যান্য অংশগুলির জন্য বিবেচনা করা যেতে পারে যেখানে লোড বা কঠোরতার প্রয়োজনীয়তা দুটি প্রধান দিক জুড়ে প্রসারিত হয়। দুটি দিকনির্দেশের মধ্যে প্রকৃত ভারসাম্য উপাদান নির্মাণ এবং স্তরিত সময়সূচীর উপর নির্ভর করে।

ল্যামিনেট ডিজাইন

প্রিপ্রেগ নির্মাণকে একটি বিচ্ছিন্ন শীট হিসাবে না করে সম্পূর্ণ ল্যামিনেটের অংশ হিসাবে মূল্যায়ন করা উচিত। ফাইবার ওরিয়েন্টেশন, প্লাই সিকোয়েন্স, বেধ, রজন কন্টেন্ট এবং একত্রীকরণের অবস্থা প্রভাবিত করে কিভাবে লোডগুলি সমাপ্ত কম্পোজিটের মাধ্যমে স্থানান্তরিত হয়।

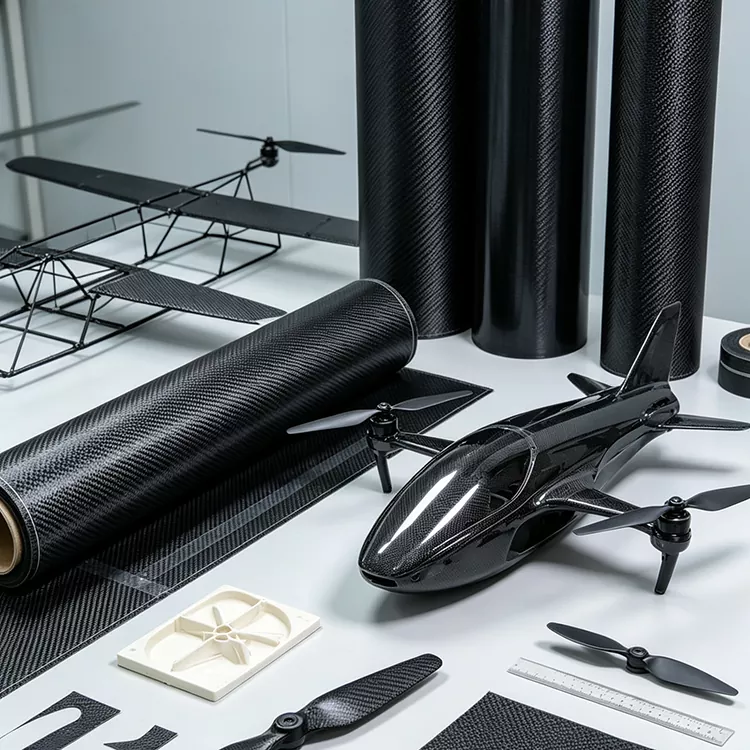

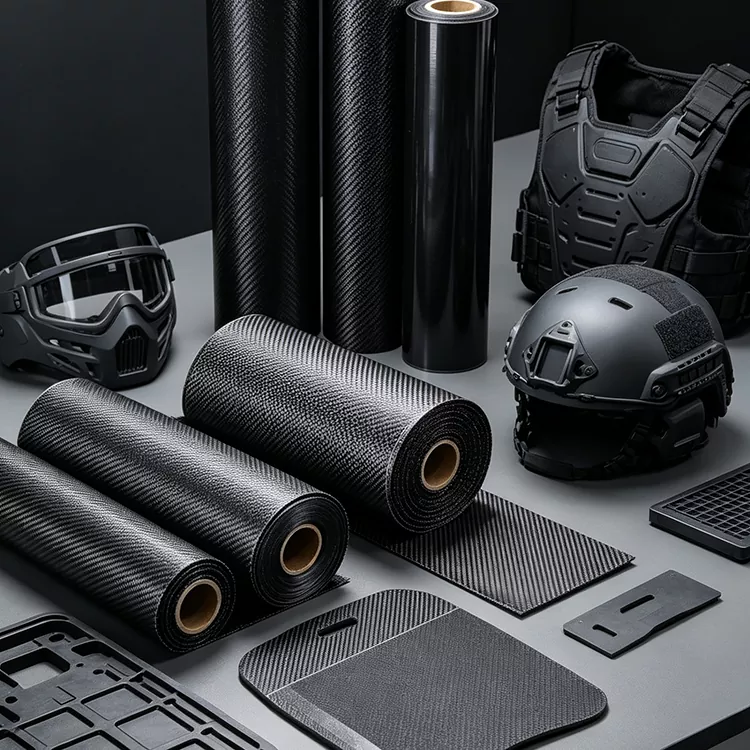

সাধারণ অ্যাপ্লিকেশন

উপাদানটি যৌগিক উপাদানগুলির জন্য বিবেচনা করা যেতে পারে যেখানে দিকনির্দেশক শক্তিবৃদ্ধি এবং নিয়ন্ত্রিত রজন সামগ্রী প্রয়োজন। উপযুক্ত নির্মাণ অংশ জ্যামিতি, লোডিং অবস্থা, ছাঁচনির্মাণ পদ্ধতি এবং প্রয়োজনীয় স্তরিত বেধের উপর নির্ভর করে।

ক্রীড়া সরঞ্জাম

উপাদানটি লাইটওয়েট স্পোর্টিং স্ট্রাকচারে ব্যবহার করা যেতে পারে যেখানে কঠোরতা, ক্লান্তি আচরণ এবং ভর গুরুত্বপূর্ণ নকশা বিবেচনা। সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে গল্ফ শ্যাফ্ট, সাইকেলের উপাদান, র‌্যাকেটের কাঠামো, প্যাডেল এবং অন্যান্য ছাঁচযুক্ত যৌগিক অংশ অন্তর্ভুক্ত রয়েছে।

মোটরগাড়ি উপাদান

স্বয়ংচালিত অ্যাপ্লিকেশনগুলি হালকা ওজনের প্যানেল, শক্তিবৃদ্ধি উপাদান, নির্বাচিত কাঠামোগত অংশ এবং কর্মক্ষমতা-ভিত্তিক উপাদান অন্তর্ভুক্ত করতে পারে। UD নির্মাণ বিবেচনা করা যেতে পারে যেখানে অংশটির একটি সংজ্ঞায়িত প্রাথমিক লোড পাথ আছে, যেখানে দ্বিমুখী শক্তিবৃদ্ধি ব্যবহার করা যেতে পারে যেখানে দুটি অক্ষ জুড়ে সমর্থন প্রয়োজন।

শিল্প কম্পোজিট অংশ

শিল্প অ্যাপ্লিকেশনের মধ্যে প্যানেল, হাউজিং, বন্ধনী, বিম, রড এবং লাইটওয়েট সরঞ্জাম উপাদান অন্তর্ভুক্ত থাকতে পারে। পছন্দের নির্মাণ নির্ভর করে যে উপাদানটির একটি প্রভাবশালী লোড দিক আছে বা একাধিক দিক জুড়ে শক্তিবৃদ্ধি প্রয়োজন।

ইলেকট্রনিক যন্ত্রপাতি

নির্বাচিত সরঞ্জাম হাউজিং এবং কাঠামোগত উপাদানগুলির জন্য, কার্বন ফাইবার কম ওজন এবং কাঠামোগত সহায়তা প্রদান করতে পারে। যেহেতু কার্বন ফাইবার বৈদ্যুতিকভাবে পরিবাহী, তাই বৈদ্যুতিক বিচ্ছিন্নতা এবং ইলেক্ট্রোম্যাগনেটিক প্রয়োজনীয়তাগুলি সম্পূর্ণ সমাবেশ নকশার অংশ হিসাবে বিবেচনা করা উচিত।

উত্পাদনের আগে উপাদান নির্বাচন

একটি নতুন যৌগিক প্রকল্পের জন্য, উপাদান শুধুমাত্র পণ্যের নামের পরিবর্তে উপাদান এবং উত্পাদন প্রক্রিয়া অনুযায়ী নির্দিষ্ট করা উচিত। গুরুত্বপূর্ণ তথ্যের মধ্যে রয়েছে প্রয়োজনীয় ফাইবার নির্মাণ, রজন ব্যবস্থা, প্রস্থ, বেধ, স্তরিত সময়সূচী এবং ছাঁচনির্মাণ পদ্ধতি।

UD অংশগুলির জন্য, প্রাথমিক ফাইবারের দিকটি যে কোনও প্রয়োজনীয় অফ-অক্ষ শক্তিবৃদ্ধির সাথে একত্রে চিহ্নিত করা উচিত। দ্বিমুখী অংশগুলির জন্য, প্রয়োজনীয় শক্তিবৃদ্ধি ভারসাম্য এবং প্লাই অভিযোজন নিশ্চিত করা উচিত। উপাদান স্পেসিফিকেশন উদ্দেশ্য লোড পথের সাথে সামঞ্জস্যপূর্ণ কিনা তা নির্ধারণ করতে এই বিবরণ সাহায্য করে।

রজন প্রয়োজনীয়তা উত্পাদন আগে নিশ্চিত করা উচিত. যেহেতু এটি একটি প্রিপ্রেগ উপাদান, রজন সিস্টেম এবং রজন সামগ্রী হ্যান্ডলিং, স্টোরেজ, ছাঁচনির্মাণ এবং নিরাময় অবস্থাকে প্রভাবিত করে। যেখানে উপাদান একটি বিদ্যমান উত্পাদন প্রক্রিয়ার মধ্যে একত্রিত করা হচ্ছে, গ্রাহকের বর্তমান প্রক্রিয়াকরণ পরামিতি বা উপাদান স্পেসিফিকেশন একটি রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে.

FAQ

3K UD কার্বন ফাইবার prepreg কি?

এটি একটি প্রিপ্রেগ যা 3K কার্বন ফাইবার রিইনফোর্সমেন্ট ব্যবহার করে যা প্রধানত এক দিকে সাজানো হয় এবং ছাঁচনির্মাণের আগে একটি রজন ম্যাট্রিক্সের সাথে মিলিত হয়। এটি যৌগিক অংশগুলির জন্য উপযুক্ত যেখানে শক্তিবৃদ্ধি একটি সংজ্ঞায়িত লোড দিক অনুসরণ করতে হবে।

UD এবং দ্বিমুখী কার্বন ফাইবারের মধ্যে পার্থক্য কি?

ইউডি বেশিরভাগ অবিচ্ছিন্ন তন্তুকে একটি প্রাথমিক দিক বরাবর রাখে। দ্বিমুখী নির্মাণ দুটি প্রধান নির্দেশে শক্তিবৃদ্ধি প্রদান করে। নির্বাচন লোড অবস্থার উপর নির্ভর করে, অংশ জ্যামিতি এবং সমাপ্ত উপাদানের স্তরিত নকশা।

উপাদান ইতিমধ্যে রজন ধারণ করে?

হ্যাঁ। এটি একটি প্রিপ্রেগ উপাদান, যার অর্থ কার্বন ফাইবার শক্তিবৃদ্ধি ইতিমধ্যে একটি রজন ম্যাট্রিক্সের সাথে মিলিত হয়েছে। নির্বাচিত স্পেসিফিকেশনের জন্য নির্দিষ্ট রজন সিস্টেম এবং রজন সামগ্রী নিশ্চিত করা উচিত।

3K শক্তি গ্রেড হিসাবে একই?

নং 3K কার্বন ফাইবার টো এর আনুমানিক ফিলামেন্ট গণনা বর্ণনা করে। চূড়ান্ত যৌগিক কর্মক্ষমতা ফাইবার গ্রেড, রজন সিস্টেম, ফাইবার ভলিউম ভগ্নাংশ, স্তরিত অভিযোজন এবং নিরাময় অবস্থার উপর নির্ভর করে।

উপাদান কাস্টমাইজ করা যাবে?

হ্যাঁ। Yuruis মেক-টু-অর্ডার উত্পাদন সরবরাহ করে এবং কাস্টমাইজড আকার, প্রস্থ এবং অন্যান্য প্রকল্পের প্রয়োজনীয়তাগুলি উদ্দেশ্যযুক্ত অ্যাপ্লিকেশন এবং উত্পাদন প্রক্রিয়া অনুসারে আলোচনা করতে পারে।

কোন শিল্প এই ধরনের prepreg ব্যবহার করে?

অ্যাপ্লিকেশনের মধ্যে ক্রীড়া সরঞ্জাম, স্বয়ংচালিত উপাদান এবং শিল্প যৌগিক অংশ অন্তর্ভুক্ত থাকতে পারে। উপাদান এবং বৈদ্যুতিক প্রয়োজনীয়তা অ্যাপ্লিকেশনের সাথে সামঞ্জস্যপূর্ণ হলে নির্বাচিত ইলেকট্রনিক সরঞ্জাম কাঠামো কার্বন ফাইবার কম্পোজিট ব্যবহার করতে পারে।

একটি উদ্ধৃতি অনুরোধ করার সময় আমি কি তথ্য প্রদান করা উচিত?

প্রয়োজনীয় প্রস্থ, বেধ, ফাইবার নির্মাণ, রজন প্রয়োজনীয়তা, প্রয়োগ, ছাঁচনির্মাণ পদ্ধতি এবং আনুমানিক পরিমাণ সরবরাহ করা উপযুক্ত স্পেসিফিকেশন নির্ধারণে সহায়তা করবে। কাঠামোগত অংশগুলির জন্য, একটি অঙ্কন বা স্তরিত সময়সূচী প্রয়োজনীয় ফাইবার অভিযোজন নিশ্চিত করার জন্যও কার্যকর হতে পারে।
