কার্বন ফাইবার পৃষ্ঠ ফিলামেন্ট উইন্ডিং জন্য অনুভূত

ফিলামেন্ট ওয়াইন্ডিং প্রধানত রিইনফোর্সমেন্ট প্লেসমেন্ট, উইন্ডিং অ্যাঙ্গেল এবং লেমিনেট শক্তির সাথে সম্পর্কিত। কিন্তু পৃষ্ঠ স্তর এছাড়াও প্রভাবিত করে কিভাবে সমাপ্ত যৌগিক দেখায় এবং উত্পাদনের সময় আচরণ করে।

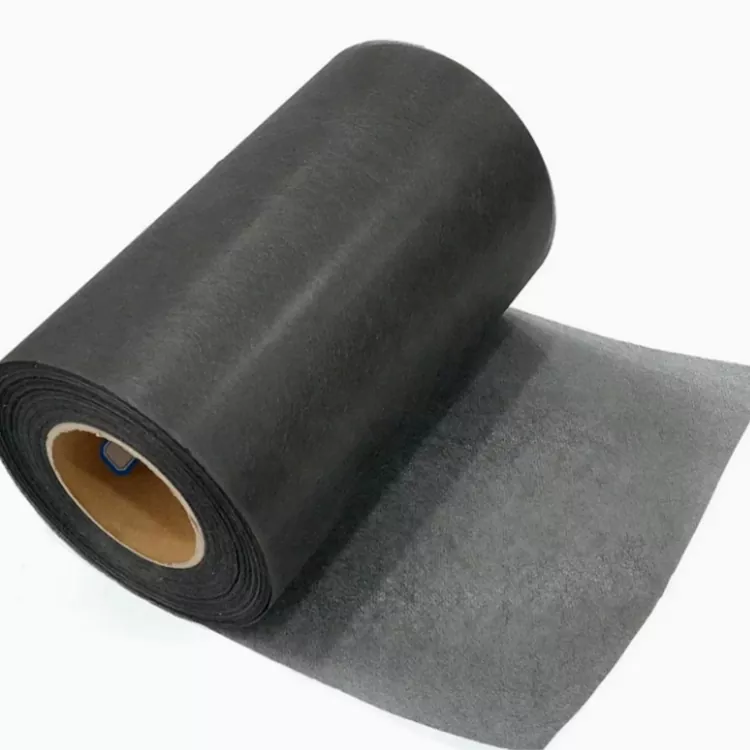

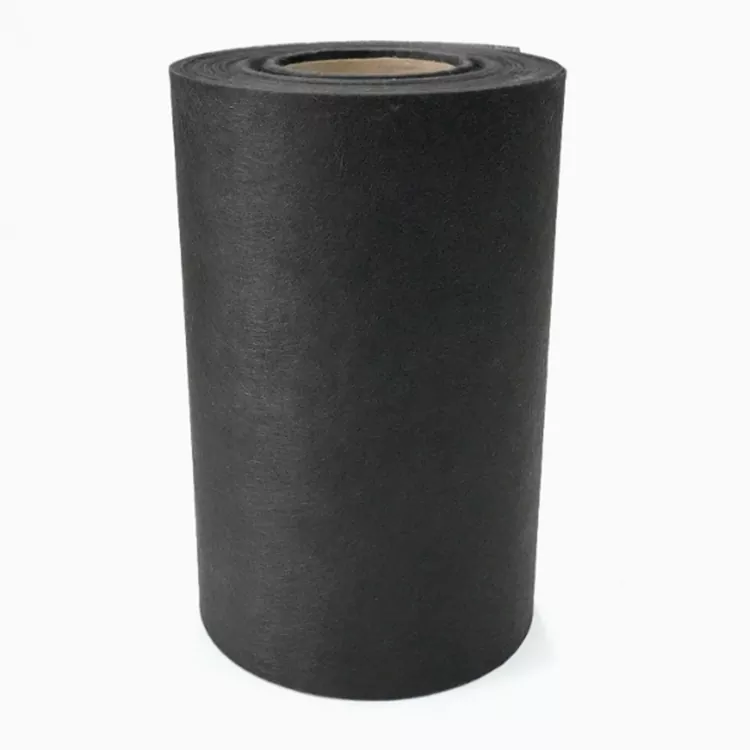

ফিলামেন্ট উইন্ডিংয়ের জন্য কার্বন ফাইবার সারফেস ফেল্ট হল কাটা কার্বন ফাইবার থেকে তৈরি একটি অ বোনা উপাদান। এটি নলাকার এবং বাঁকা যৌগিক অংশগুলিতে একটি বিতরণ করা কার্বন-ফাইবার স্তর হিসাবে ব্যবহৃত হয়, যেখানে প্রধান বায়ু শক্তিবৃদ্ধি একা একটি উচ্চারিত ফাইবার প্যাটার্ন ছেড়ে যেতে পারে।

অনুভূত অবিচ্ছিন্ন কাঠামোগত শক্তিবৃদ্ধির বিকল্প নয়। এটি স্তরিত একটি ভিন্ন ভূমিকা আছে: পৃষ্ঠ কভারেজ, ফাইবার বিতরণ এবং রজন সিস্টেমের সাথে মিথস্ক্রিয়া।

ফিলামেন্ট উইন্ডিং এ সারফেস লেয়ার

একটি ক্ষত যৌগিক অংশে সাধারণত বেশ কয়েকটি স্তর থাকে। ক্রমাগত রোভিং বা ফ্যাব্রিক প্রয়োজনীয় শক্তিবৃদ্ধি প্রদান করে, যখন রজন ফাইবারগুলিকে সমাপ্ত ল্যামিনেটের সাথে সংযুক্ত করে।

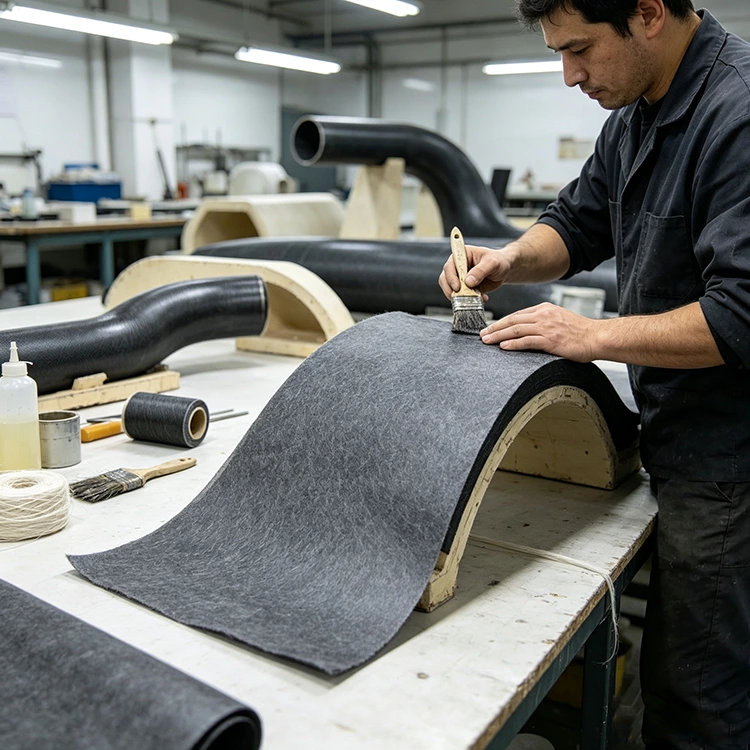

একটি কার্বন ফাইবার অনুভূত একটি পৃথক পৃষ্ঠ স্তর হিসাবে যোগ করা যেতে পারে. এর কাটা ফাইবারগুলি অবিচ্ছিন্ন সুতা হিসাবে সাজানোর পরিবর্তে একটি অ বোনা কাঠামোর মাধ্যমে বিতরণ করা হয়। এটি বাঁকা পৃষ্ঠগুলিকে আচ্ছাদন এবং অন্তর্নিহিত শক্তিবৃদ্ধির চাক্ষুষ প্যাটার্ন হ্রাস করার জন্য উপাদানটিকে উপযুক্ত করে তোলে।

স্তরটি ভিতরে, বাইরে বা ল্যামিনেটের অন্য নির্দিষ্ট স্থানে অবস্থিত হতে পারে। এর অবস্থান সমাপ্ত উপাদান নির্মাণ দ্বারা নির্ধারিত হয়।

ক্ষত কম্পোজিট পণ্যের জন্য আবেদন

FRP এবং CFRP পাইপ

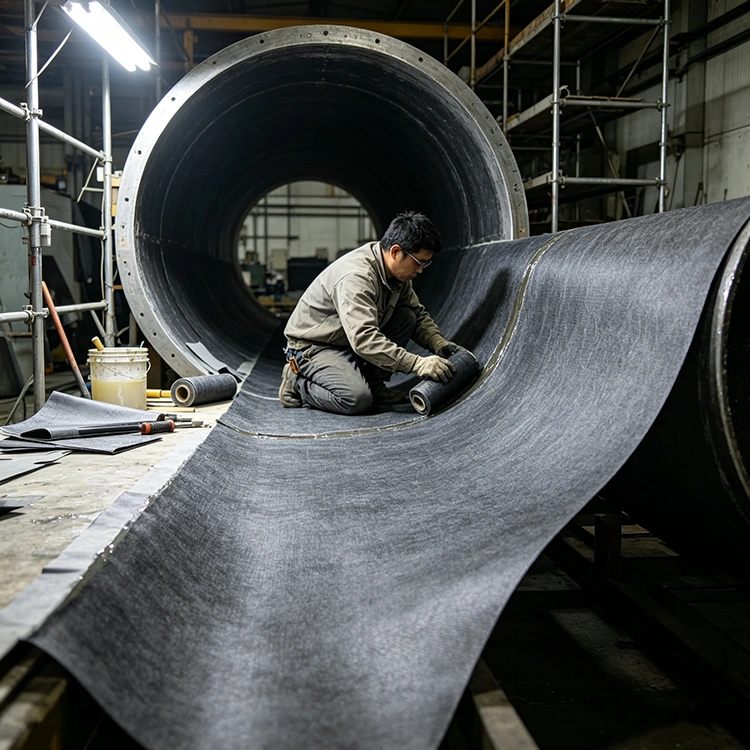

যৌগিক পাইপ সাধারণত বিভিন্ন কোণে শক্তিবৃদ্ধি ক্ষত সহ একটি নলাকার ম্যান্ড্রেলের উপরে উত্পাদিত হয়। যখন একটি বিতরণ কার্বন-ফাইবার পৃষ্ঠের প্রয়োজন হয় তখন অনুভূত একটি পৃষ্ঠটি ভিতরের বা বাইরের স্তরে অন্তর্ভুক্ত করা যেতে পারে।

এটি উইন্ডিং প্যাটার্নের উপর আরো একটানা ফাইবার কভারেজ প্রদান করে। তবে চূড়ান্ত পৃষ্ঠটি রজন এবং নিরাময় প্রক্রিয়ার পাশাপাশি অনুভূত দ্বারা প্রভাবিত হয়।

রাসায়নিক স্টোরেজ ট্যাংক

ফিলামেন্ট-ক্ষত ট্যাঙ্কগুলি প্রায়শই গ্লাস ফাইবার, কার্বন ফাইবার এবং রজন সিস্টেমগুলিকে বিভিন্ন স্তরিত অবস্থানে একত্রিত করে। কার্বন অনুভূত ব্যবহার করা যেতে পারে যেখানে নির্দিষ্ট নির্মাণ কার্বন-ভিত্তিক পৃষ্ঠ স্তরের জন্য কল করে।

রাসায়নিক পরিষেবার জন্য, সম্পূর্ণ ল্যামিনেট বিবেচনা করা প্রয়োজন। রজন নির্বাচন এবং সঞ্চিত মাধ্যম বিশেষভাবে গুরুত্বপূর্ণ।

প্রেসার ভেসেল

চাপবাহী জাহাজগুলির নিয়ন্ত্রিত শক্তিবৃদ্ধি স্থাপন এবং ঘুরার কোণ প্রয়োজন কারণ ল্যামিনেট অভ্যন্তরীণ চাপ বহন করে। একটি অনুভূত স্তর প্রধান কাঠামোগত ঘুর থেকে একটি ভিন্ন ফাংশন পরিবেশন করে।

এই কারণে, স্তরিত নকশায় কাঠামোগত শক্তিবৃদ্ধি এবং পৃষ্ঠ স্তর পৃথকভাবে নির্দিষ্ট করা উচিত।

অন্যান্য ক্ষত উপাদান

অন্যান্য সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে যৌগিক রোলার, শিল্প টিউব, নলাকার হাউজিং এবং নির্বাচিত CFRP উপাদান। সাধারণ বৈশিষ্ট্য হল একটি বাঁকা বা নলাকার পৃষ্ঠ যা একটি ঘুর প্রক্রিয়া দ্বারা গঠিত।

কাটা ফাইবার গঠন

অনুভূত এবং বোনা কার্বন ফ্যাব্রিকের মধ্যে পার্থক্য ফাইবার গঠন দিয়ে শুরু হয়।

বোনা ফ্যাব্রিক সংজ্ঞায়িত দিকে সাজানো ক্রমাগত সুতা ব্যবহার করে। নির্দেশমূলক শক্তিবৃদ্ধি প্রয়োজন হলে এটি নির্বাচন করা হয়।

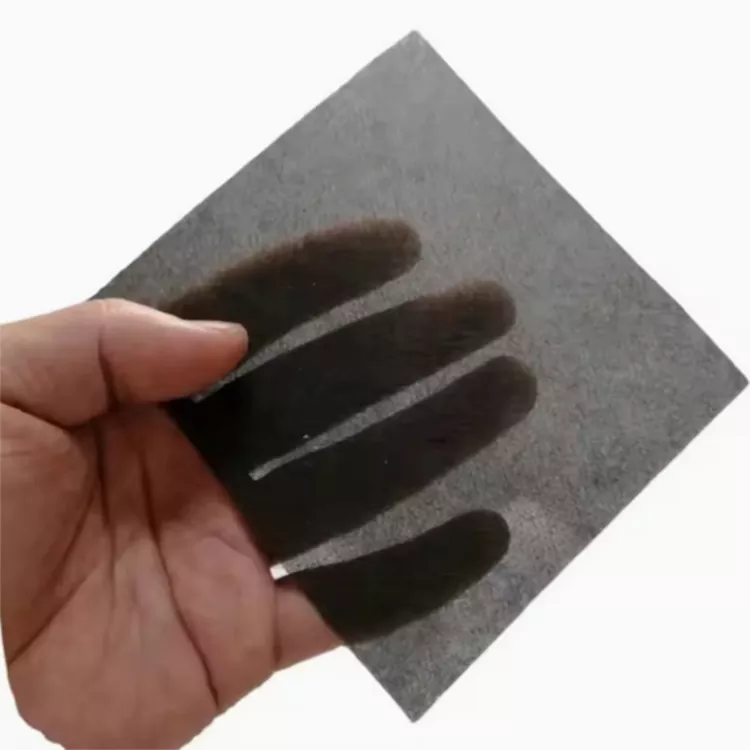

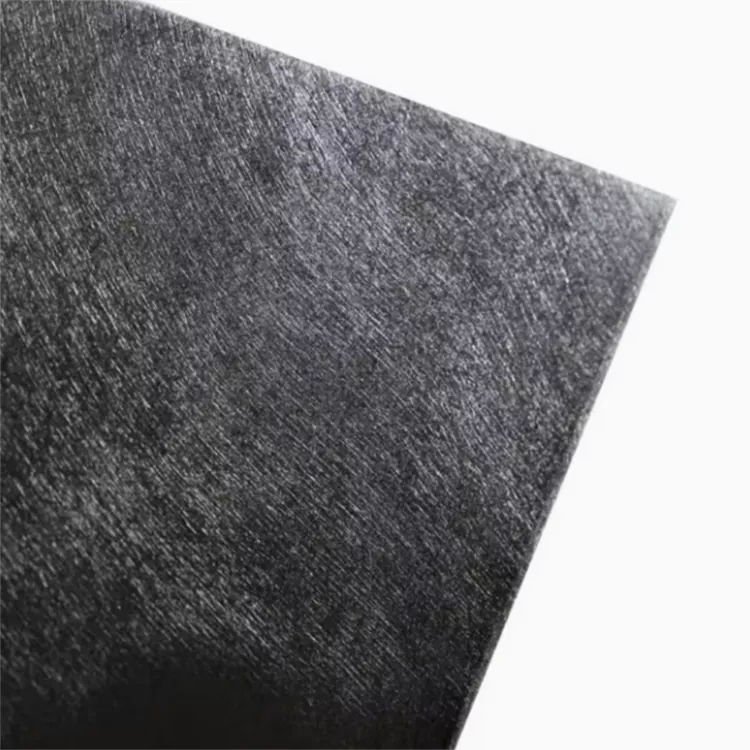

কার্বন ফাইবার অনুভূত একটি অ বোনা স্তর মাধ্যমে বিতরণ কাটা ফাইবার ব্যবহার করে. কোন স্থির বোনা 0° বা 90° সুতার প্যাটার্ন নেই। ফলস্বরূপ, অনুভূত একই দিকনির্দেশক কাঠামো প্রবর্তন না করে একটি বাঁকা পৃষ্ঠ জুড়ে ছড়িয়ে যেতে পারে।

এটি অনুভূত এবং বোনা ফ্যাব্রিককে সরাসরি সমতুল্য না করে পরিপূরক উপকরণ তৈরি করে। একটি নিয়ন্ত্রিত শক্তিবৃদ্ধি অভিযোজন প্রদান করে; অন্য বিতরণ পৃষ্ঠ কভারেজ প্রদান করে.

উইন্ডিং এর সময় রজন ওয়েট-আউট

রজন ভেজা-আউট হল একটি বিদ্যমান উইন্ডিং প্রক্রিয়ার মধ্যে অনুভূত প্রবর্তন করার সময় পরীক্ষা করার জন্য একটি ব্যবহারিক পয়েন্ট।

নিরাময় করার আগে রজন অবশ্যই কাটা-ফাইবার কাঠামোর মধ্যে প্রবেশ করবে। রজন সান্দ্রতা, রজন কন্টেন্ট, প্রয়োগ পদ্ধতি, ঘুর গতি এবং তাপমাত্রা সব প্রভাবিত করে কত দ্রুত এবং সমানভাবে এটি ঘটে।

Yuruis একটি অ বোনা কার্বন ফাইবার অনুভূত হিসাবে উপাদান সরবরাহ. উইন্ডিং এর সময় এর কার্যকারিতা এখনও গ্রাহকের রজন এবং প্রক্রিয়াকরণের অবস্থার সাথে সম্পর্কিত।

প্রকৃত রজন সিস্টেম ব্যবহার করে একটি উত্পাদন ট্রায়াল তাই শুধুমাত্র তার স্পেসিফিকেশন থেকে উপাদান বিচার করার চেয়ে বেশি কার্যকর। এটি দেখায় কিভাবে অনুভূত ফিড, ম্যান্ড্রেলের সাথে সামঞ্জস্যপূর্ণ এবং বাস্তব প্রক্রিয়া চলাকালীন ভিজে যায়।

নিরাময় পরে পৃষ্ঠ চেহারা

একটি ফিলামেন্ট-ক্ষত উপাদানের পৃষ্ঠ প্রায়ই নীচের শক্তিবৃদ্ধি প্যাটার্ন প্রতিফলিত করে। একটি বিতরণ অনুভূত স্তর একটি আরো অবিচ্ছিন্ন কার্বন-ফাইবার পৃষ্ঠ তৈরি করতে সাহায্য করতে পারে।

উপলব্ধ পৃষ্ঠ স্পেসিফিকেশন হল:

চকচকে

ম্যাট

50% চকচকে

এই পৃষ্ঠ বিকল্পগুলি সরবরাহ করা উপাদান বর্ণনা করে। তারা নিজেরাই চূড়ান্ত চেহারা নির্ধারণ করে না।

রজন গঠন, ম্যান্ড্রেল বা ছাঁচের অবস্থা, নিরাময় তাপমাত্রা এবং পোস্ট-প্রসেসিং সবই সমাপ্ত কম্পোজিটের চেহারা পরিবর্তন করতে পারে।

উপাদান কনফিগারেশন

সঠিক স্পেসিফিকেশন নির্বাচন করা

অনুভূত প্রকৃত ঘুর প্রক্রিয়ার সাথে মিলে যাওয়া উচিত. পণ্যের আকার, রজন এবং পৃষ্ঠের প্রয়োজনীয়তাগুলি একা বেধের চেয়ে বেশি কার্যকর শুরুর পয়েন্ট।

উপাদান জ্যামিতি

ব্যাস, দৈর্ঘ্য এবং বক্রতা প্রভাবিত করে যে কীভাবে উপাদানটি ম্যান্ডরেলে স্থাপন করা হয় এবং রাখা হয়। একটি সোজা পাইপ এবং একটি বড় ট্যাঙ্ক উৎপাদনের সময় বিভিন্ন হ্যান্ডলিং প্রয়োজন হতে পারে।

রজন সিস্টেম

রজন প্রকার এবং, যেখানে সম্ভব, তার স্বাভাবিক প্রক্রিয়াকরণ শর্ত উল্লেখ করুন। সান্দ্রতা এবং রজন প্রয়োগ ভিজা আউট উপর একটি সরাসরি প্রভাব আছে.

সারফেস রিকোয়ারমেন্ট

প্রধান প্রয়োজন ফাইবার কভারেজ, পৃষ্ঠের টেক্সচার বা একটি নির্দিষ্ট সরবরাহকৃত ফিনিস কিনা তা নির্দিষ্ট করুন। উপলব্ধ বিকল্পগুলি হল চকচকে, ম্যাট এবং 50% চকচকে।

মাত্রা

স্ট্যান্ডার্ড প্রস্থ হল 1 মি এবং 1.25 মি। বেধ, দৈর্ঘ্য এবং মাত্রা উত্পাদন প্রয়োজন অনুযায়ী তৈরি করা যেতে পারে।

ঘুর অবস্থা

যখন অনুভূত একটি স্বয়ংক্রিয় বা ক্রমাগত লাইনে ব্যবহার করা হয় তখন ঘুরার গতি, রজন প্রয়োগ এবং উপাদান খাওয়ানো বিবেচনা করা উচিত।

উইন্ডিং লাইনে ট্রায়াল

একটি ছোট উত্পাদন ট্রায়াল এমন প্রশ্নের উত্তর দিতে পারে যা একটি উপাদান স্পেসিফিকেশন পারে না। অনুভূত গ্রাহকের স্বাভাবিক রজন, ঘুর গতি এবং নিরাময় অবস্থার সঙ্গে চেক করা যেতে পারে.

পর্যবেক্ষণ করার জন্য প্রধান পয়েন্ট হল:

· খাওয়ানো এবং পরিচালনা করা

· ম্যান্ড্রেলের সাথে সামঞ্জস্যপূর্ণ

· রজন ভেজা আউট

· ফাইবার বিতরণ

· নিরাময়ের পর পৃষ্ঠের অবস্থা

· বিদ্যমান ল্যামিনেটের সাথে সামঞ্জস্যপূর্ণ

একটি বিদ্যমান উপাদান স্পেসিফিকেশন, অঙ্কন বা নমুনা ব্যবহার করা যেতে পারে যখন অনুভূত একটি প্রতিষ্ঠিত ঘুর প্রক্রিয়ার মধ্যে চালু করা হচ্ছে।

ফিলামেন্ট-ক্ষত যৌগিক উত্পাদন জন্য

ফিলামেন্ট উইন্ডিং এর জন্য কার্বন ফাইবার সারফেস ফেল্ট কম্পোজিট পাইপ, রাসায়নিক ট্যাঙ্ক, চাপের জাহাজ, রোলার, হাউজিং এবং অন্যান্য ক্ষত উপাদানগুলির জন্য সরবরাহ করা হয়।

স্ট্যান্ডার্ড প্রস্থ হল 1 মি এবং 1.25 মি। বেধ, দৈর্ঘ্য এবং মাত্রা উত্পাদন প্রয়োজন অনুযায়ী উপলব্ধ.

একটি নির্দিষ্ট প্রয়োগের জন্য, উপাদান জ্যামিতি, রজন সিস্টেম, স্তরিত অবস্থান এবং প্রয়োজনীয় পৃষ্ঠ ফিনিস স্পেসিফিকেশনের জন্য প্রাথমিক তথ্য প্রদান করে।

FAQ

ফিলামেন্ট উইন্ডিং এর জন্য কার্বন ফাইবার সারফেস ফেল্ট কি?

এটি একটি অ বোনা কাটা কার্বন ফাইবার উপাদান যা ফিলামেন্ট-ক্ষত যৌগিক কাঠামোতে পৃষ্ঠ বা কার্যকরী স্তর হিসাবে ব্যবহৃত হয়। এটি প্রধান কাঠামোগত স্তরের জন্য ব্যবহৃত ক্রমাগত শক্তিবৃদ্ধি থেকে ভিন্ন।

অনুভূত নলাকার যৌগিক পণ্য ব্যবহার করা যেতে পারে?

হ্যাঁ। অ বোনা কাঠামো নলাকার এবং বাঁকা পৃষ্ঠতল অনুসরণ করতে পারে। প্রকৃত হ্যান্ডলিং অনুভূত স্পেসিফিকেশন, পণ্য ব্যাস এবং ঘুর প্রক্রিয়ার উপর নির্ভর করে।

এটা বোনা কার্বন ফ্যাব্রিক হিসাবে একই?

নং বোনা কার্বন ফ্যাব্রিক সংজ্ঞায়িত দিক অবিচ্ছিন্ন সুতা রয়েছে. অনুভূত কাটা ফাইবার বিতরণ ধারণ করে এবং একটি ভিন্ন স্তরিত ফাংশন জন্য ব্যবহৃত হয়.

এটা epoxy বা vinyl ester রজন সঙ্গে ব্যবহার করা যেতে পারে?

এটি বিভিন্ন রজন সিস্টেমের সাথে প্রক্রিয়া করা যেতে পারে। ওয়েট-আউট নির্ভর করে রজন সান্দ্রতা, প্রয়োগ পদ্ধতি, তাপমাত্রা, রজন সামগ্রী এবং নিরাময় অবস্থার উপর।

কি পৃষ্ঠ সমাপ্তি উপলব্ধ?

উপলব্ধ স্পেসিফিকেশন চকচকে, ম্যাট এবং 50% চকচকে। চূড়ান্ত চেহারা রজন, ম্যান্ড্রেল বা ছাঁচের পৃষ্ঠ এবং নিরাময় প্রক্রিয়ার উপরও নির্ভর করে।

প্রস্থ এবং বেধ কাস্টমাইজ করা যাবে?

হ্যাঁ। স্ট্যান্ডার্ড প্রস্থ হল 1 মি এবং 1.25 মি। বেধ, দৈর্ঘ্য এবং মাত্রা অ্যাপ্লিকেশন অনুযায়ী কাস্টমাইজ করা যেতে পারে।

একটি উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

দরকারী তথ্য উপাদান আকার এবং আকৃতি, রজন প্রকার, অনুভূত মাত্রা, পৃষ্ঠের প্রয়োজনীয়তা এবং আনুমানিক পরিমাণ অন্তর্ভুক্ত। একটি বিদ্যমান উপাদান স্পেসিফিকেশন বা নমুনা অ-মানক অ্যাপ্লিকেশনের জন্য সহায়ক।

নমুনা প্রদান করা যেতে পারে?

প্রয়োজনীয় মাত্রা এবং প্রয়োগ অনুযায়ী নমুনা পরিমাণ আলোচনা করা যেতে পারে। প্রকৃত রজন এবং উইন্ডিং প্রক্রিয়ার সাথে অনুভূত পরীক্ষা করা উত্পাদনের জন্য একটি সরাসরি রেফারেন্স সরবরাহ করে।
