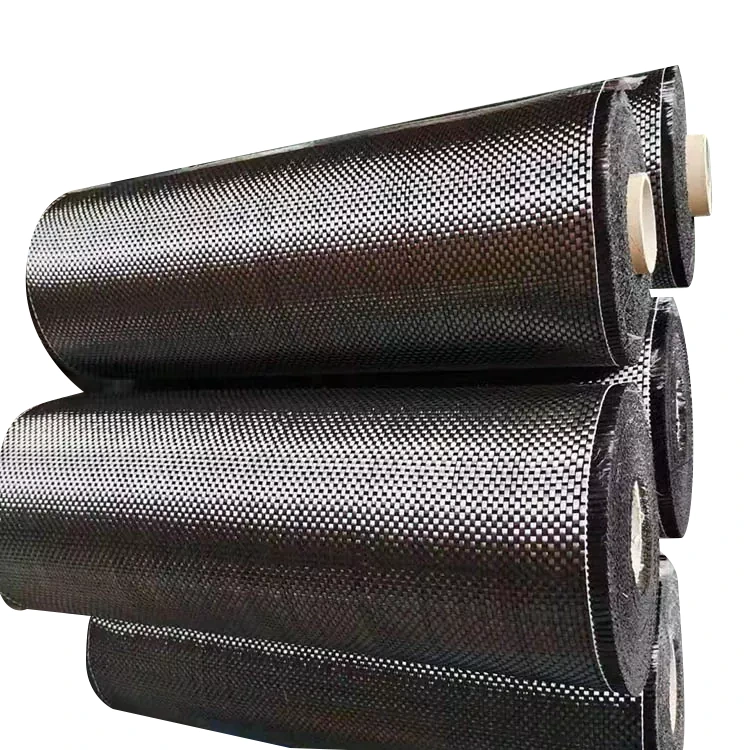

প্লেইন ওয়েভ কার্বন ফাইবার ফ্যাব্রিক

প্লেইন ওয়েভ কার্বন ফাইবার ফ্যাব্রিক একটি নিয়মিত বোনা কাঠামো তৈরি করতে ওয়ার্প এবং ওয়েফট সুতার একটি সাধারণ ওভার-আন্ডার-আন্ডারলেসিং ব্যবহার করে। বারবার ক্রসিং পয়েন্টগুলি ফ্যাব্রিককে একটি স্থিতিশীল পৃষ্ঠ দেয় যা কম্পোজিট লে-আপের সময় সনাক্ত করা, কাটা এবং অবস্থান করা তুলনামূলকভাবে সহজ। ওয়ার্প এবং ওয়েফ্ট দিকগুলিও দৃশ্যমানভাবে পরিষ্কার, যা একাধিক প্লাইস প্রস্তুত করার সময় উত্পাদন দলগুলিকে উদ্দেশ্যমূলক অভিযোজন বজায় রাখতে সহায়তা করে।

যৌগিক উত্পাদনের জন্য, এই নিয়মিত কাঠামোটি দরকারী যখন উপাদানটিকে এক অংশ থেকে অন্য অংশে ধারাবাহিকভাবে পরিচালনা করা প্রয়োজন। ফ্যাব্রিক ওজন, কার্বন ফাইবার গ্রেড, সুতার সংখ্যা, প্রস্থ এবং রজন সামঞ্জস্যতা এখনও আলাদাভাবে নির্দিষ্ট করা প্রয়োজন কারণ একা বুনা প্যাটার্ন সমাপ্ত ল্যামিনেটের যান্ত্রিক বৈশিষ্ট্যগুলিকে সংজ্ঞায়িত করে না।

কিভাবে প্লেইন ওয়েভ ফ্যাব্রিক হ্যান্ডলিংকে প্রভাবিত করে

একটি প্লেইন বুনে, প্রতিটি ওয়ার্প সুতা পরপর ওয়েফট সুতার উপর দিয়ে যায়। এটি একটি নিয়মিত গ্রিডের মতো চেহারা সহ একটি অপেক্ষাকৃত স্থিতিশীল ফ্যাব্রিক কাঠামো তৈরি করে।

কাটিং এবং লে-আপের সময়, পরিষ্কার ওয়ার্প এবং ওয়েফটের দিকনির্দেশগুলি ল্যামিনেট ড্রয়িং অনুযায়ী প্লাই স্থাপন করা হয়েছে কিনা তা পরীক্ষা করা সহজ করে তোলে। এটি বিশেষভাবে উপযোগী যখন একই রোল থেকে বেশ কয়েকটি স্তর কাটা হয় এবং প্রতিটি স্তরের একটি সামঞ্জস্যপূর্ণ অভিযোজন বজায় রাখতে হয়।

একই নির্মাণেরও সীমাবদ্ধতা রয়েছে। সুতাগুলি ঘন ঘন আন্তঃস্থাপনের কারণে, ফ্যাব্রিক একটি আলগা বা অত্যন্ত ড্র্যাপযোগ্য শক্তিবৃদ্ধির মতো আচরণ করে না। আঁটসাঁট ব্যাসার্ধ, গভীর কনট্যুর বা জটিল ত্রিমাত্রিক ছাঁচে, প্রকৃত উপাদান উৎপাদনের আগে উপাদান জ্যামিতির বিপরীতে মূল্যায়ন করা উচিত।

এই কারণে, ফ্যাব্রিক নির্বাচনের ক্ষেত্রে শক্তিবৃদ্ধির প্রয়োজনীয়তা এবং উত্পাদনের সময় উপাদানটি কীভাবে কাটা, অবস্থান এবং গঠন করা হবে উভয়ই বিবেচনা করা উচিত।

ওয়েভ স্ট্রাকচার এবং লেমিনেট ডিজাইন

একটি বোনা কার্বন ফাইবার ফ্যাব্রিক ওয়ার্প এবং ওয়েফট উভয় দিকেই শক্তিবৃদ্ধি প্রদান করে। এটি একমুখী শক্তিবৃদ্ধি থেকে পৃথক, যেখানে বেশিরভাগ অবিচ্ছিন্ন তন্তুগুলি একটি প্রধান দিক বরাবর কেন্দ্রীভূত হয়।

একটি স্তরিত কম্পোজিটের জন্য, বোনা ফ্যাব্রিক তাই একটি পৃথক প্লাইয়ের মধ্যে একটি সুষম শক্তিবৃদ্ধি ব্যবস্থা প্রদান করতে পারে। যাইহোক, উপাদানটির চূড়ান্ত ফাইবার অভিযোজন এখনও প্লাই দিক, স্তরের সংখ্যা, কাপড়ের ওজন এবং অংশ জ্যামিতি সহ সম্পূর্ণ ল্যামিনেট সময়সূচী দ্বারা নির্ধারিত হয়।

বুনাকে শক্তির সরাসরি ইঙ্গিত হিসাবে বিবেচনা করা উচিত নয়। একই বুনা সহ দুটি কাপড় বিভিন্ন যৌগিক বৈশিষ্ট্য তৈরি করতে পারে যখন তাদের কার্বন ফাইবারের গ্রেড, এরিয়াল ওয়েট, রজন সিস্টেম বা ফাইবারের ভলিউম ভগ্নাংশ ভিন্ন হয়।

বিভিন্ন জ্যামিতির জন্য ফ্যাব্রিক নির্বাচন করা

একটি বোনা শক্তিবৃদ্ধির উপযুক্ততা আংশিকভাবে সমাপ্ত উপাদানের আকৃতির উপর নির্ভর করে। ফ্ল্যাট প্যানেল এবং মৃদু বক্ররেখা সহ উপাদানগুলি সাধারণত আবরণ করা সহজ কারণ ফ্যাব্রিককে পৃষ্ঠের দিকনির্দেশে বড় পরিবর্তনগুলি মিটমাট করার প্রয়োজন হয় না।

আরো জটিল molds drape ঘনিষ্ঠ মনোযোগ প্রয়োজন. যখন ফ্যাব্রিককে শক্ত ব্যাসার্ধের চারপাশে বাধ্য করা হয়, তখন ওয়ার্প এবং ওয়েফট একে অপরের সাপেক্ষে স্থানান্তরিত হতে পারে, স্থানীয় বিকৃতি বা বলিরেখা তৈরি করে। এই প্রভাবগুলি পৃষ্ঠের চেহারা এবং ল্যামিনেটের সামঞ্জস্য উভয়কেই প্রভাবিত করতে পারে।

একটি নতুন উপাদানের জন্য, একটি ছোট ফর্মিং ট্রায়াল নির্বাচিত ফ্যাব্রিক ওজন এবং নির্মাণ অত্যধিক বিকৃতি ছাড়া ছাঁচ অনুসরণ করতে পারে কিনা তা নির্ধারণ করতে সাহায্য করতে পারে। উত্পাদন প্রক্রিয়া থেকে ফ্যাব্রিককে আলাদাভাবে মূল্যায়ন না করে কাটিং প্যাটার্ন, প্লাই ওরিয়েন্টেশন এবং লে-আপের ক্রম একসাথে বিবেচনা করা উচিত।

ফ্ল্যাট এবং আলতো করে বাঁকা অংশ

নিয়মিত বোনা নির্মাণ প্রায়শই মাঝারি বক্রতা সহ ফ্ল্যাট প্যানেল, কভার, প্লেট এবং উপাদানগুলিতে অবস্থান করা সহজ। দৃশ্যমান গ্রিড প্যাটার্নটি লে-আপের সময় সংলগ্ন প্লাইসের অভিযোজন পরীক্ষা করা তুলনামূলকভাবে সহজ করে তোলে।

জটিল ঢালাই আকার

গভীর কনট্যুর বা শক্ত ব্যাসার্ধের জন্য, ড্রেপ এবং শিয়ার আচরণ আরও গুরুত্বপূর্ণ হয়ে ওঠে। ফ্যাব্রিকটি প্রকৃত বা প্রতিনিধি ছাঁচে পরীক্ষা করা উচিত, বিশেষ করে যখন সমাপ্ত পৃষ্ঠটি দৃশ্যমান থাকবে।

Yuruis কি সরবরাহ করতে পারেন

ফ্যাব্রিক স্পেসিফিকেশন যৌগিক উত্পাদন প্রক্রিয়ার প্রয়োজনীয়তার চারপাশে সংজ্ঞায়িত করা যেতে পারে। নিশ্চিত করার জন্য সাধারণ আইটেম অন্তর্ভুক্ত:

· সাধারণ বুনা নির্মাণ

কার্বন ফাইবার গ্রেড

· আসল ওজন / GSM

· ফ্যাব্রিক প্রস্থ

· রোল দৈর্ঘ্য

· বেধ

· সারফেস প্রয়োজনীয়তা

· রজন সামঞ্জস্যপূর্ণ

· উদ্দেশ্যযুক্ত ছাঁচনির্মাণ প্রক্রিয়া

যখন উপাদানটি প্রতিস্থাপন করা হয় বা বিদ্যমান উত্পাদনের স্পেসিফিকেশনের সাথে মিলিত হয়, তখন বর্তমান ফ্যাব্রিক ডেটা শীট, নমুনা বা পরিচিত GSM প্রদান করা প্রয়োজনীয় নির্মাণকে আরও সঠিকভাবে সংজ্ঞায়িত করতে সহায়তা করতে পারে।

সাধারণ প্লেইন ওয়েভ স্পেসিফিকেশন

কাটিং থেকে লেমিনেশন পর্যন্ত

রজন প্রবর্তনের আগে, ফ্যাব্রিকটি সাধারণত বেশ কয়েকটি প্রস্তুতির ধাপ অতিক্রম করে। প্রয়োজনীয় মাত্রা চিহ্নিত এবং কাটা হয়, তারপর প্রতিটি প্লাই ল্যামিনেট নকশা অনুযায়ী অবস্থান করা হয়।

মাল্টি-লেয়ার উপাদানগুলির জন্য, প্রয়োজনীয় শক্তিবৃদ্ধি ব্যবস্থা অর্জনের জন্য উত্পাদন দলকে ক্রমাগত প্লিজগুলির অভিযোজন পরিবর্তন করতে হতে পারে। যেহেতু একটি প্লেইন বোনা কাপড়ে ওয়ার্প এবং ওয়েফটের দিকনির্দেশগুলিকে সহজে আলাদা করা যায়, তাই কেবল কাটা চিহ্নের উপর নির্ভর না করে লে-আপের সময় ওরিয়েন্টেশন চেক করা যেতে পারে।

হ্যান্ডলিং করার সময়, অপ্রয়োজনীয় স্ট্রেচিং এড়ানো উচিত। অত্যধিক উত্তেজনা বা বারবার নড়াচড়া স্থানীয় সুতার বিন্যাসকে পরিবর্তন করতে পারে, যা ছাঁচনির্মাণের পরে দৃশ্যমান হতে পারে। প্রয়োজনীয় হ্যান্ডলিং পরিমাণ ফ্যাব্রিক ওজন, বুনা নিবিড়তা এবং উপাদান জ্যামিতির উপর নির্ভর করে।

কম্পোজিট ম্যানুফ্যাকচারিং এ অ্যাপ্লিকেশন

প্লেইন ওয়েভ কার্বন ফাইবার ফ্যাব্রিক ঢালাই করা যৌগিক উপাদানগুলিতে ব্যবহার করা যেতে পারে যেখানে একটি নিয়মিত বোনা শক্তিবৃদ্ধি অংশ নকশা এবং উত্পাদন প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ।

স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে, এটি অভ্যন্তরীণ ট্রিম, প্যানেল, কভার এবং নির্বাচিত কাঠামোগত বা আধা-কাঠামোগত যৌগিক অংশগুলির জন্য ব্যবহার করা যেতে পারে। প্রয়োজনীয় ফ্যাব্রিক নির্মাণ উপাদান জ্যামিতি এবং স্তরিত স্পেসিফিকেশন উপর নির্ভর করে।

বাইসাইকেল এবং ক্রীড়া সরঞ্জামের জন্য, বোনা কার্বন ফাইবার শক্তিবৃদ্ধি ঢালাই করা ল্যামিনেটে অন্তর্ভুক্ত করা যেতে পারে যেখানে প্রয়োজনীয় ফাইবার অভিযোজন এবং বেধ উপাদান নকশা দ্বারা প্রতিষ্ঠিত হয়।

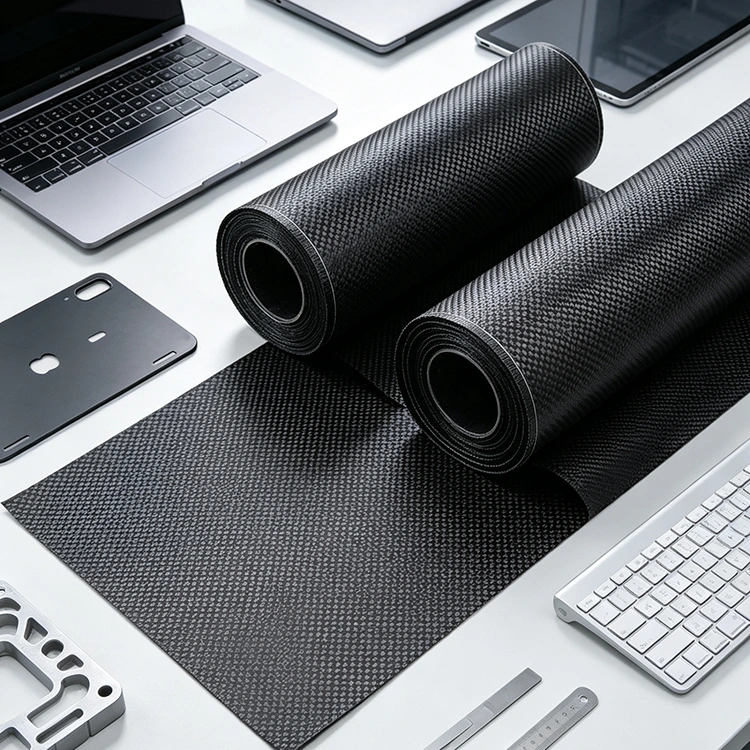

ইলেকট্রনিক্স এবং শিল্প সরঞ্জামগুলিতে, কার্বন ফাইবার ফ্যাব্রিক হাউজিং, প্যানেল এবং অন্যান্য যৌগিক কাঠামোতে ব্যবহার করা যেতে পারে। যেহেতু কার্বন ফাইবার বৈদ্যুতিকভাবে পরিবাহী, তাই বৈদ্যুতিক নিরোধক, গ্রাউন্ডিং এবং ইলেক্ট্রোম্যাগনেটিক প্রয়োজনীয়তা বিবেচনা করা উচিত যেখানে উপাদানটি ইলেকট্রনিক সমাবেশগুলির কাছে ব্যবহৃত হয়।

তাই উপযুক্ত ফ্যাব্রিক স্পেসিফিকেশন শুধুমাত্র বুনা প্যাটার্ন থেকে না হয়ে সমাপ্ত উপাদান থেকে নির্ধারণ করা উচিত।

পৃষ্ঠ চেহারা এবং প্রক্রিয়াকরণ

যখন বোনা কার্বন ফাইবার ছাঁচনির্মাণের পরে দৃশ্যমান থাকে, তখন চূড়ান্ত চেহারা শুকনো ফ্যাব্রিক প্যাটার্নের চেয়ে বেশি নির্ভর করে। রজন বন্টন, ফাইবার সারিবদ্ধকরণ, একত্রীকরণ, ছাঁচের পৃষ্ঠের অবস্থা এবং সমাপ্তি চিকিত্সা সমস্ত নিরাময় অংশের চেহারাকে প্রভাবিত করতে পারে।

দৃশ্যমান পৃষ্ঠের জন্য, ফ্যাব্রিকটি ধারাবাহিকভাবে স্থাপন করা উচিত এবং লে-আপের সময় অপ্রয়োজনীয় স্থানচ্যুতি থেকে রক্ষা করা উচিত। সংলগ্ন টুকরাগুলিকেও সারিবদ্ধ করা প্রয়োজন হতে পারে যাতে বোনা প্যাটার্নটি উপাদানের একটি অংশ থেকে অন্য অংশে লক্ষণীয়ভাবে পরিবর্তিত না হয়।

যদি উপাদানটি একটি পরিষ্কার আবরণ বা অন্যান্য পৃষ্ঠের চিকিত্সা পায়, তাহলে আবরণ সিস্টেমটি নিরাময় সংমিশ্রণ এবং অভিপ্রেত পরিষেবা পরিবেশের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। একটি অভিন্ন শুষ্ক-ফ্যাব্রিক চেহারা নিজেই ছাঁচনির্মাণের পরে একটি অভিন্ন চেহারা নিশ্চিত করে না।

FAQ

প্লেইন ওয়েভ কার্বন ফাইবার ফ্যাব্রিক কি?

এটি একটি বোনা কার্বন ফাইবার শক্তিবৃদ্ধি যাতে পাটা এবং ওয়েফ্ট সুতা বারবার একে অপরের উপর দিয়ে যায়। এটি পরিষ্কারভাবে সনাক্তযোগ্য ফাইবার দিকনির্দেশ সহ একটি নিয়মিত ফ্যাব্রিক কাঠামো তৈরি করে।

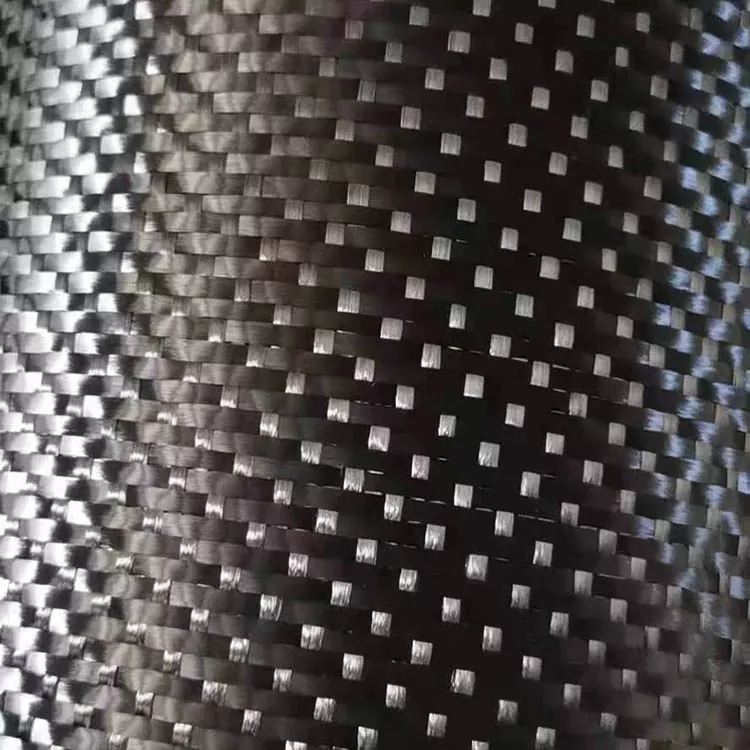

প্লেইন বুনা কার্বন ফাইবার দেখতে কেমন?

ওয়ার্প এবং ওয়েফট একটি বারবার ওভার-আন্ডার প্যাটার্ন তৈরি করে যা একটি নিয়মিত গ্রিডের মতো চেহারা তৈরি করে। এটি টুইল ফ্যাব্রিক থেকে চাক্ষুষভাবে পৃথক, যার একটি বৈশিষ্ট্যযুক্ত তির্যক প্যাটার্ন রয়েছে।

দৃশ্যমান কার্বন ফাইবার অংশ জন্য প্লেইন বুনা উপযুক্ত?

হ্যাঁ। নিয়মিত বুনা একটি যৌগিক উপাদানের দৃশ্যমান পৃষ্ঠের অংশ গঠন করতে পারে। চূড়ান্ত চেহারা রজন বিতরণ, একত্রীকরণ, ছাঁচ অবস্থা এবং পৃষ্ঠ সমাপ্তির উপর নির্ভর করে।

বাঁকা ছাঁচে প্লেইন বুনা ব্যবহার করা যায়?

হ্যাঁ, তবে উপযুক্ততা নির্ভর করে ছাঁচের বক্রতা, ব্যাসার্ধ এবং ত্রিমাত্রিক জ্যামিতির উপর। জটিল আকারের জন্য, একটি গঠনমূলক ট্রায়াল সম্ভাব্য কুঁচকানো, সুতার বিকৃতি বা লে-আপের সময় অসুবিধা সনাক্ত করতে সাহায্য করতে পারে।

সমতল বুনা কি কম্পোজিটের শক্তি নির্ধারণ করে?

না। সমাপ্ত যৌগিক বৈশিষ্ট্য কার্বন ফাইবার গ্রেড, ফ্যাব্রিক ওজন, রজন সিস্টেম, ফাইবার ভলিউম ভগ্নাংশ, প্লাই ওরিয়েন্টেশন, ল্যামিনেট বেধ এবং নিরাময় বা ছাঁচনির্মাণের অবস্থার উপর নির্ভর করে। বয়ন উপাদান স্পেসিফিকেশন শুধুমাত্র একটি অংশ.

ফ্যাব্রিক ওজন এবং প্রস্থ কাস্টমাইজ করা যাবে?

হ্যাঁ। ওজন, প্রস্থ, রোল দৈর্ঘ্য এবং অন্যান্য বৈশিষ্ট্য উত্পাদন প্রয়োজন অনুযায়ী সংজ্ঞায়িত করা যেতে পারে। একটি উদ্ধৃতি অনুরোধ করার সময় প্রয়োজনীয় কার্বন ফাইবার গ্রেড এবং উদ্দিষ্ট ছাঁচনির্মাণ প্রক্রিয়া প্রদান করা উচিত।

একটি উদ্ধৃতি জন্য কি তথ্য প্রদান করা উচিত?

দরকারী তথ্যের মধ্যে রয়েছে প্রয়োজনীয় জিএসএম, কার্বন ফাইবার গ্রেড, বুনা নির্মাণ, প্রস্থ, রোলের দৈর্ঘ্য, পরিমাণ, প্রয়োগ এবং ছাঁচনির্মাণ প্রক্রিয়া। একটি বিদ্যমান ফ্যাব্রিক স্পেসিফিকেশন বা নমুনাও সাহায্য করতে পারে যখন উপাদানটি একটি প্রতিষ্ঠিত উত্পাদন প্রক্রিয়ার সাথে মেলে।

বাল্ক উত্পাদন আগে একটি নমুনা মূল্যায়ন করা যেতে পারে?

নমুনা মূল্যায়ন ব্যবস্থা করা যেতে পারে যখন ফ্যাব্রিকটি ড্রেপ, রজন সামঞ্জস্য, পৃষ্ঠের চেহারা বা একটি নির্দিষ্ট যৌগিক উত্পাদন প্রক্রিয়ার সাথে প্রক্রিয়াকরণ আচরণের জন্য পরীক্ষা করা প্রয়োজন।

প্লেইন বুনা কি টুইল বুননের চেয়ে শক্তিশালী?

শুধুমাত্র বুননের প্যাটার্নের উপর ভিত্তি করে কোন বুননকে সহজাতভাবে শক্তিশালী বলে মনে করা উচিত নয়। সমাপ্ত ল্যামিনেটের যান্ত্রিক বৈশিষ্ট্যগুলি ফাইবারের প্রকার, ফ্যাব্রিক ওজন, রজন সিস্টেম, ফাইবার অভিযোজন, ল্যামিনেট নির্মাণ এবং প্রক্রিয়াকরণের অবস্থা দ্বারা প্রভাবিত হয়।
