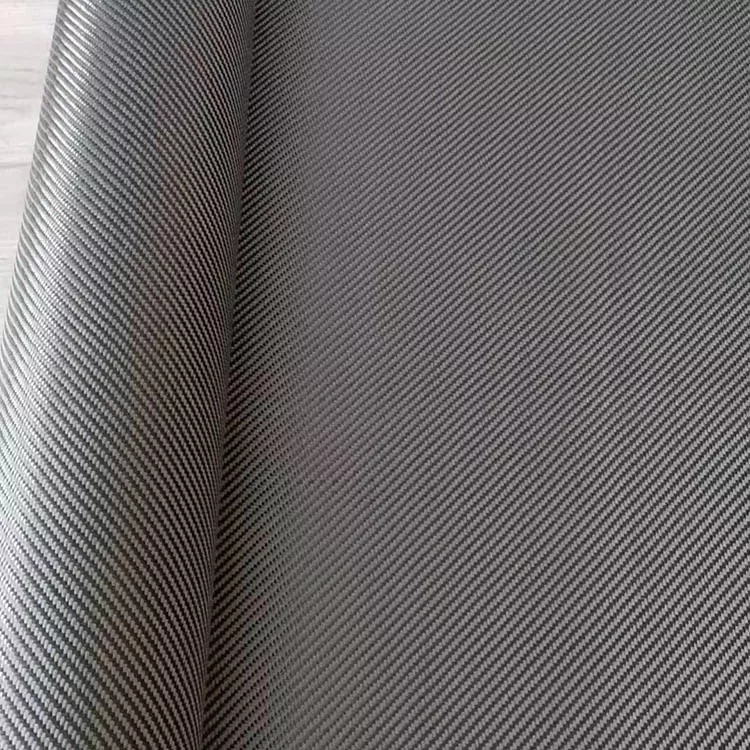

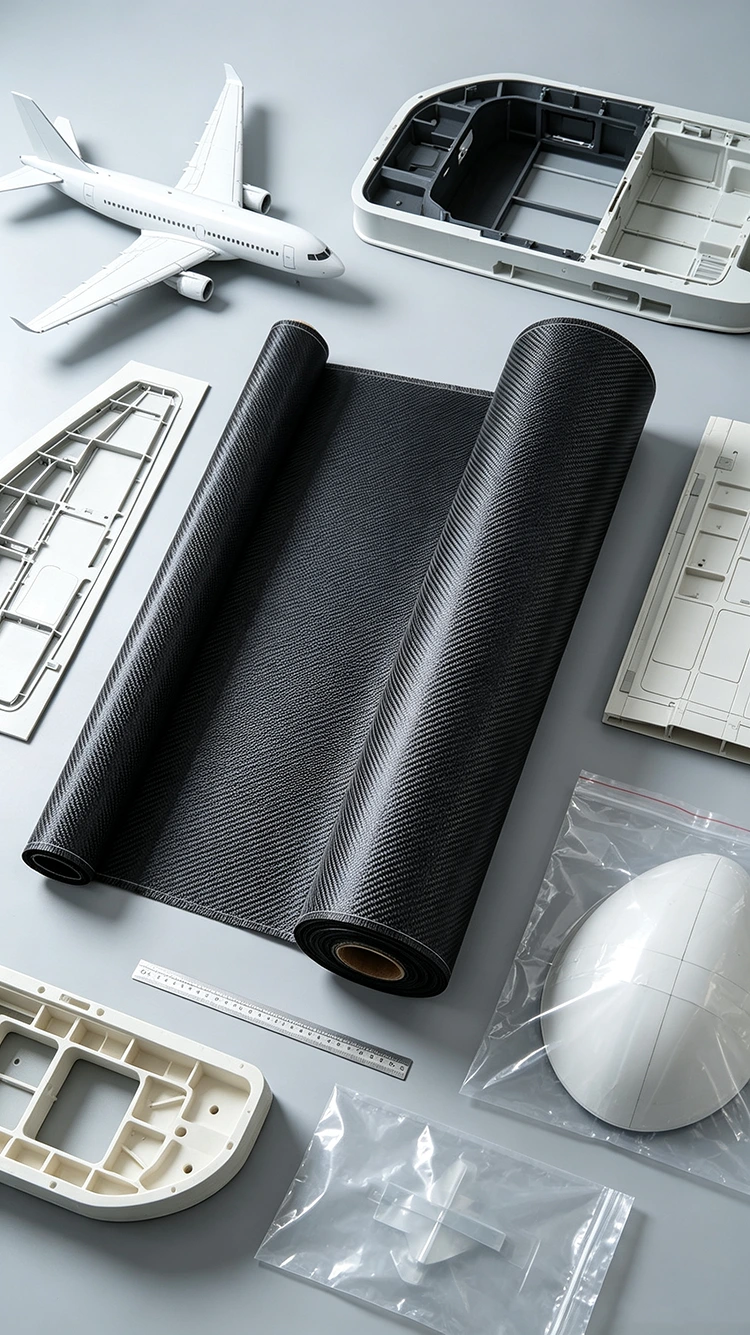

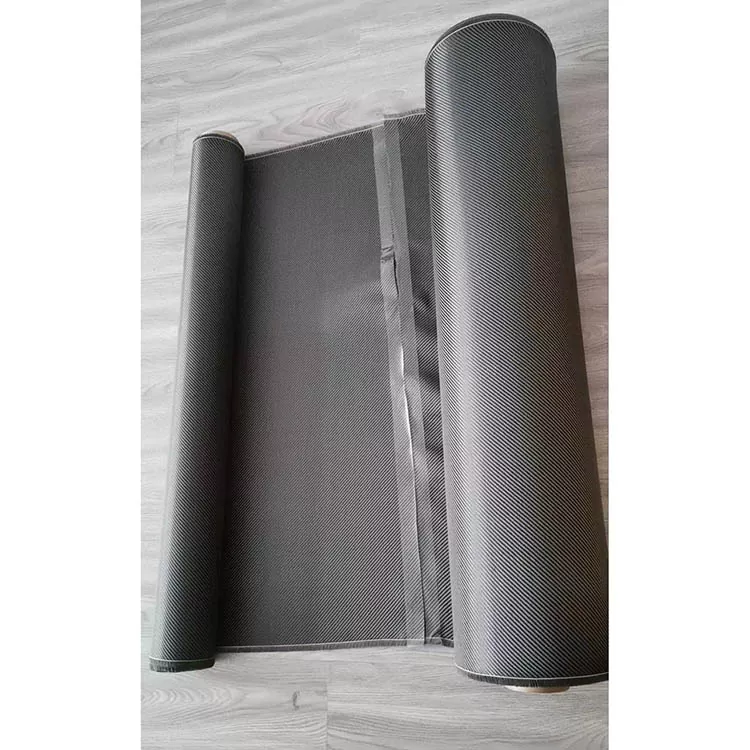

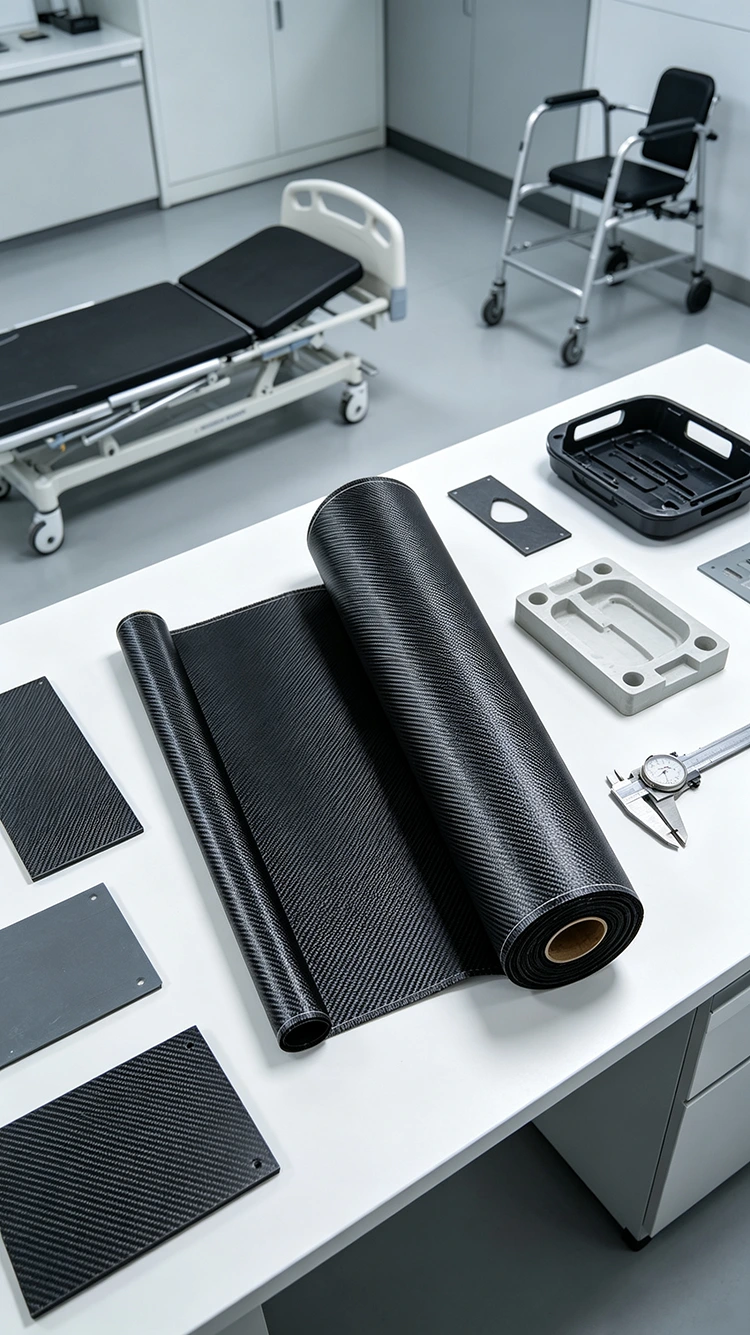

টুইল বুনা কার্বন ফাইবার ফ্যাব্রিক

টুইল ওয়েভ কার্বন ফাইবার ফ্যাব্রিক হল একটি বোনা শক্তিবৃদ্ধি যাতে ওয়ার্প এবং ওয়েফট সুতা একটি তির্যক পৃষ্ঠের প্যাটার্ন তৈরি করে। প্লেইন উইভের সাথে তুলনা করে, ইন্টারলেসিং স্ট্রাকচার সুতার মধ্যে আরও নড়াচড়া করতে দেয়, যা লে-আপের সময় ফ্যাব্রিককে মাঝারি বক্ররেখা অনুসরণ করতে সাহায্য করতে পারে। একই তির্যক প্যাটার্নটি সাধারণত ঢালাই করা অংশগুলিতেও ধরে রাখা হয় যেখানে কার্বন ফাইবার পৃষ্ঠটি দৃশ্যমান থাকে।

বয়ন উপাদান স্পেসিফিকেশন শুধুমাত্র একটি অংশ. কার্বন ফাইবার গ্রেড, এরিয়াল ওয়েট, রজন সিস্টেম এবং ল্যামিনেট নির্মাণ নির্ধারণ করে যে কীভাবে ফ্যাব্রিকটি সমাপ্ত কম্পোজিটে অবদান রাখে, যখন ছাঁচের জ্যামিতি এবং গঠন প্রক্রিয়া উত্পাদনের সময় এটি কীভাবে পরিচালনা করা যায় তা প্রভাবিত করে।

টুইল গঠন কি পরিবর্তন

একটি টুইল নির্মাণে, আন্তঃলেসিং পয়েন্টগুলি প্লেইন উইভের বারবার ওয়ান-ওভার, ওয়ান-আন্ডার প্যাটার্ন তৈরি করার পরিবর্তে ফ্যাব্রিক জুড়ে ক্রমান্বয়ে চলে যায়। এটি একটি বাঁকা পৃষ্ঠের উপর ফ্যাব্রিক স্থাপন করা হলে একে অপরের সাথে তুলনা করার জন্য সুতাগুলিকে আরও স্বাধীনতা দেয়।

কনট্যুর পরিবর্তনের সাথে অংশগুলিতে পার্থক্যটি আরও লক্ষণীয় হয়ে ওঠে। একটি ফ্যাব্রিক যা প্লেনে কিছু চলাচলকে মিটমাট করতে পারে একটি মাঝারি বক্ররেখার চারপাশে অবস্থান করা আরও শক্তভাবে ইন্টারলেস করা নির্মাণের চেয়ে সহজ হতে পারে। যাইহোক, এর অর্থ এই নয় যে প্রতিটি টুইল ফ্যাব্রিক একইভাবে ড্রেপ করবে। সুতার আকার, কাপড়ের ওজন, বুননের নিবিড়তা এবং পৃষ্ঠের জ্যামিতি সবই ফলাফলকে প্রভাবিত করে।

আঁটসাঁট ব্যাসার্ধ বা গভীর ত্রিমাত্রিক আকারের জন্য, একটি গঠনমূলক পরীক্ষা কার্যকর কারণ স্থানীয় কুঁচকি বা সুতার বিকৃতি শুধুমাত্র প্রকৃত জ্যামিতির বিপরীতে সঠিকভাবে মূল্যায়ন করা যেতে পারে।

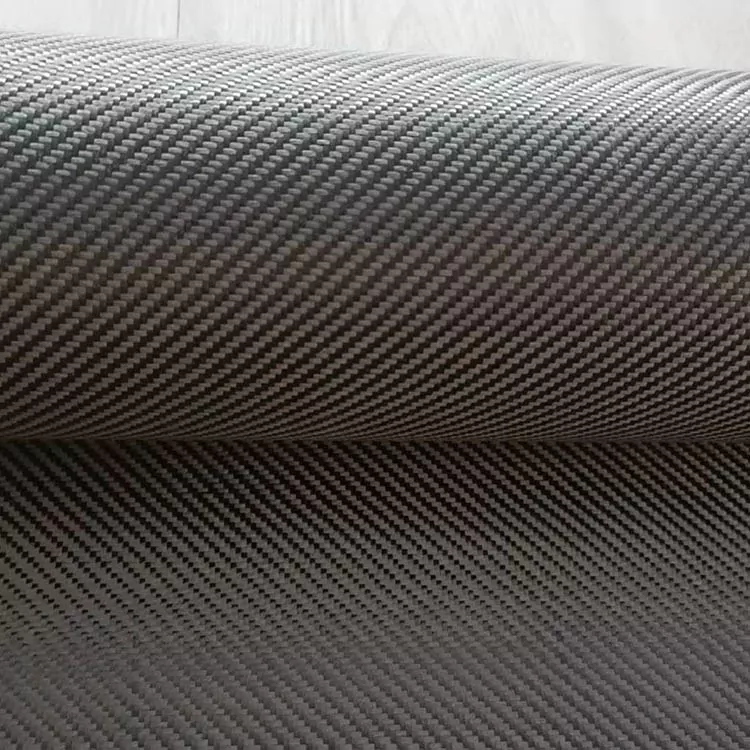

দৃশ্যমান পৃষ্ঠতলের জন্য তির্যক বুনা

তির্যক প্যাটার্নটি টুইল কার্বন ফাইবার ফ্যাব্রিকের সবচেয়ে স্বীকৃত বৈশিষ্ট্যগুলির মধ্যে একটি। যখন নিরাময় করা ল্যামিনেট একটি পরিষ্কার আবরণ দিয়ে সমাপ্ত হয়, তখন বুনাটি উপাদানটির পৃষ্ঠ জুড়ে দৃশ্যমান থাকতে পারে।

কাটিং এবং লে-আপের সময় প্যাটার্নের দিক নিয়ন্ত্রণ করা প্রয়োজন। যদি দুটি ফ্যাব্রিক বিভাগ ভিন্ন অভিযোজনের সাথে মিলিত হয়, তির্যক রেখাগুলি জয়েন্ট জুড়ে সমানভাবে চলতে থাকবে না। দৃশ্যমান প্যানেলে, কাটিং লেআউট এবং প্লাই প্লেসমেন্ট তাই ছাঁচনির্মাণের আগে বিবেচনা করা প্রয়োজন।

চূড়ান্ত চেহারা রজন বিতরণ, একত্রীকরণ এবং পৃষ্ঠ সমাপ্তি দ্বারা প্রভাবিত হয়। শুষ্ক কাপড়ে যে প্যাটার্ন দেখা যায় তা লেমিনেট ঢালাই এবং প্রলিপ্ত হওয়ার পরে সংজ্ঞায় পরিবর্তন হতে পারে।

বাঁকা উপাদানগুলিতে টুইল ব্যবহার করা

টুইল ফ্যাব্রিক সাধারণত ট্রিম পিস, হাউজিং, সাইকেলের যন্ত্রাংশ, মোটরসাইকেলের উপাদান এবং ক্রীড়া সরঞ্জাম সহ সম্পূর্ণ সমতল নয় এমন উপাদানগুলিতে ব্যবহৃত হয়।

ফ্যাব্রিকটি একটি বড় টুকরো হিসাবে কাটা যেতে পারে যখন পৃষ্ঠটি তুলনামূলকভাবে খোলা থাকে, বা ছোট অংশে বিভক্ত যেখানে জ্যামিতি আরও তীব্রভাবে পরিবর্তিত হয়। বড় টুকরা জয়েন্টের সংখ্যা কমিয়ে দেয় কিন্তু লে-আপের সময় আরও সামঞ্জস্যের প্রয়োজন হতে পারে। ছোট ছোট টুকরাগুলি স্থানীয় কনট্যুরগুলিকে আরও সহজে অনুসরণ করতে পারে, তবে জয়েন্টগুলিকে সাবধানে স্থাপন করা দরকার।

একটি দৃশ্যমান কার্বন পৃষ্ঠের জন্য, কাটিং প্যাটার্নটিও তির্যক বুননের দিকের জন্য দায়ী করা উচিত। একটি অবিচ্ছিন্ন ভিজ্যুয়াল প্যাটার্ন প্রয়োজন হলে সন্নিহিত টুকরাগুলির মধ্যে একই অভিযোজন বজায় রাখা গুরুত্বপূর্ণ হতে পারে।

স্পেসিফিকেশন

উত্পাদনের জন্য উপাদান স্পেসিফিকেশন

প্রয়োজনীয় ফ্যাব্রিক ওজন সাধারণত লক্ষ্য ল্যামিনেট বেধ এবং ছাঁচনির্মাণ পদ্ধতির সাথে একসাথে বিবেচনা করা হয়। একটি কম আঞ্চলিক ওজন আরও পৃথক প্লাইস ব্যবহার করার অনুমতি দেয়, যখন একটি ভারী ফ্যাব্রিক প্রদত্ত ল্যামিনেট বেধের জন্য প্রয়োজনীয় স্তরগুলির সংখ্যা কমাতে পারে।

কার্বন ফাইবার গ্রেডও বুনা থেকে আলাদাভাবে উল্লেখ করা উচিত। একই টুইল নির্মাণ বিভিন্ন ফাইবার গ্রেডের সাথে উত্পাদিত হতে পারে, এবং ফলে যৌগিক বৈশিষ্ট্যগুলি অভিন্ন হবে না।

রজন সামঞ্জস্য আরেকটি উত্পাদন বিবেচনা. ওয়েট লে-আপ, ভ্যাকুয়াম ইনফিউশন, কম্প্রেশন মোল্ডিং এবং প্রিপ্রেগ প্রসেসিং-এর রজন প্রবাহ, একত্রীকরণ এবং পরিচালনার জন্য বিভিন্ন প্রয়োজনীয়তা রয়েছে। তাই ফ্যাব্রিক শুধুমাত্র তার চেহারা দ্বারা নির্দিষ্ট না করে প্রকৃত প্রক্রিয়ার সাথে মিলে যাওয়া উচিত।

একটি উপাদান অনুসন্ধানের জন্য তথ্য প্রদান

মৌলিক উপাদান প্রয়োজনীয়তা স্পষ্টভাবে বিবৃত করা হলে একটি উত্পাদন অনুসন্ধানের মূল্যায়ন করা সহজ। প্রাসঙ্গিক তথ্য অন্তর্ভুক্ত:

· টুইল বুনা নির্মাণ

কার্বন ফাইবার গ্রেড

· ফ্যাব্রিক ওজন / GSM

· প্রয়োজনীয় প্রস্থ এবং রোল দৈর্ঘ্য

· লক্ষ্য পুরুত্ব বা স্তরিত পুরুত্ব

· রজন সিস্টেম

· ঢালাই প্রক্রিয়া

· কম্পোনেন্ট জ্যামিতি

· দৃশ্যমান পৃষ্ঠের প্রয়োজনীয়তা

যদি উপাদানটি একটি বিদ্যমান ফ্যাব্রিক প্রতিস্থাপন করে, একটি উপলব্ধ স্পেসিফিকেশন শীট বা নমুনা একটি রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে। এটি বিশেষভাবে উপযোগী যখন নতুন উপাদানটিকে একটি প্রতিষ্ঠিত কাটিং, লে-আপ বা ছাঁচনির্মাণ প্রক্রিয়ার সাথে মানানসই করতে হবে।

অ্যাপ্লিকেশন

টুইল ওয়েভ কার্বন ফাইবার ফ্যাব্রিকটি ঢালাই করা যৌগিক অংশগুলিতে ব্যবহৃত হয় যেখানে ফ্যাব্রিককে আকৃতির পৃষ্ঠগুলি মিটমাট করা বা একটি সংজ্ঞায়িত বোনা চেহারা প্রদান করা প্রয়োজন।

স্বয়ংচালিত অ্যাপ্লিকেশনের মধ্যে অভ্যন্তরীণ ট্রিম, প্যানেল, কভার এবং অন্যান্য কার্বন ফাইবার উপাদান অন্তর্ভুক্ত। বাইসাইকেল এবং মোটরসাইকেলের অংশগুলি বাঁকা অংশগুলিতে বোনা শক্তিবৃদ্ধি ব্যবহার করতে পারে যেখানে ফ্যাব্রিককে ছাঁচের পৃষ্ঠ অনুসরণ করতে হবে।

ক্রীড়া সরঞ্জাম যেমন প্যাডেল, র্যাকেট এবং অন্যান্য ছাঁচনির্মাণ কাঠামোও উপাদানটিকে ল্যামিনেটের অংশ হিসাবে অন্তর্ভুক্ত করতে পারে। শিল্প সরঞ্জাম এবং হাউজিং বোনা কার্বন ফাইবার ব্যবহার করতে পারে যেখানে প্রয়োজনীয় যান্ত্রিক এবং মাত্রিক বৈশিষ্ট্যগুলি নির্বাচিত ল্যামিনেট দিয়ে অর্জন করা যেতে পারে।

বৈদ্যুতিক সমাবেশগুলির কাছাকাছি অবস্থিত ইলেকট্রনিক হাউজিং বা উপাদানগুলির জন্য, অন্তরণ এবং গ্রাউন্ডিং প্রয়োজনীয়তা নির্ধারণ করার সময় কার্বন ফাইবারের বৈদ্যুতিক পরিবাহিতা বিবেচনা করা উচিত।

FAQ

টুইল ওয়েভ কার্বন ফাইবার ফ্যাব্রিক কি?

এটি বোনা কার্বন ফাইবার শক্তিবৃদ্ধি একটি টুইল ইন্টারলেসিং কাঠামো দিয়ে তৈরি। সুতার বিন্যাসটি একটি তির্যক পৃষ্ঠের প্যাটার্ন তৈরি করে, যখন প্রকৃত উপাদান স্পেসিফিকেশন কার্বন ফাইবার গ্রেড, ফ্যাব্রিক ওজন এবং নির্মাণের উপর নির্ভর করে।

কিভাবে twill প্লেইন বুনা থেকে ভিন্ন?

টুইল এবং প্লেইন বুনে বিভিন্ন সুতা ইন্টারলেসিং সিকোয়েন্স ব্যবহার করা হয়। টুইলের একটি তির্যক প্যাটার্ন রয়েছে এবং এটি সাধারণত আরও বেশি সুতা চলাচলের অনুমতি দেয়, যখন প্লেইন বুনে আরও শক্তভাবে পুনরাবৃত্তি হয় ওভার-আন্ডার কাঠামো। তাদের উপযুক্ততা উপাদান জ্যামিতি এবং উত্পাদন প্রক্রিয়ার উপর নির্ভর করে।

2×2 টুইল মানে কি?

2×2 একটি সুনির্দিষ্ট টুইল নির্মাণকে বর্ণনা করে যেখানে সুতা দুটি এবং দুটির নিচে একটি পুনরাবৃত্তি ক্রমানুসারে অতিক্রম করে। যদি একটি প্রকল্প এই নির্মাণের প্রয়োজন হয়, বয়ন উপাদান স্পেসিফিকেশন নিশ্চিত করা উচিত।

বাঁকা ছাঁচে টুইল ফ্যাব্রিক ব্যবহার করা যেতে পারে?

হ্যাঁ। এটি মাঝারি বক্ররেখা এবং পরিবর্তনশীল কনট্যুর মিটমাট করতে পারে, তবে প্রকৃত ড্রেপ ফ্যাব্রিকের ওজন, সুতা নির্মাণ এবং ছাঁচের জ্যামিতির উপর নির্ভর করে। একটি গঠনমূলক ট্রায়াল জটিল বা টাইট-ব্যাসার্ধ অংশগুলির জন্য দরকারী।

এটা দৃশ্যমান কার্বন ফাইবার অংশ জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ। তির্যক বুনা ছাঁচনির্মাণ এবং পৃষ্ঠ সমাপ্তির পরে দৃশ্যমান থাকতে পারে। একটি অভিন্ন প্যাটার্নের প্রয়োজন হলে কাটিং এবং লে-আপের সময় সামঞ্জস্যপূর্ণ ফ্যাব্রিক অভিযোজন গুরুত্বপূর্ণ।

ফ্যাব্রিক ওজন এবং মাত্রা কাস্টমাইজ করা যাবে?

হ্যাঁ। ফ্যাব্রিক ওজন, প্রস্থ, দৈর্ঘ্য এবং সম্পর্কিত স্পেসিফিকেশন উপাদান এবং উত্পাদন প্রক্রিয়া অনুযায়ী সংজ্ঞায়িত করা যেতে পারে।

একটি উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

দরকারী তথ্যের মধ্যে রয়েছে বুনা নির্মাণ, কার্বন ফাইবার গ্রেড, জিএসএম, প্রস্থ, রোলের দৈর্ঘ্য, পরিমাণ, প্রয়োগ এবং ছাঁচনির্মাণ প্রক্রিয়া। দৃশ্যমান অংশগুলির জন্য, প্রয়োজনীয় পৃষ্ঠের ফিনিস এবং প্যাটার্নের দিকটিও নির্দিষ্ট করা উচিত।

একটি নমুনা উত্পাদন আগে মূল্যায়ন করা যেতে পারে?

নমুনা মূল্যায়ন বিবেচনা করা যেতে পারে যখন ফ্যাব্রিকটি ড্রেপ, রজন সামঞ্জস্য, পৃষ্ঠের চেহারা বা একটি নির্দিষ্ট উত্পাদন পদ্ধতির সাথে প্রক্রিয়াকরণ আচরণের জন্য পরীক্ষা করা প্রয়োজন।

টুইল বুনা উচ্চ শক্তি মানে?

না। একা বুনা নির্মাণ সমাপ্ত কম্পোজিটের শক্তি বা দৃঢ়তা স্থাপন করে না। এই বৈশিষ্ট্যগুলি কার্বন ফাইবার গ্রেড, ফ্যাব্রিক ওজন, রজন সিস্টেম, ফাইবার অভিযোজন, ফাইবার ভলিউম, ল্যামিনেট বেধ এবং প্রক্রিয়াকরণ অবস্থার উপর নির্ভর করে।
